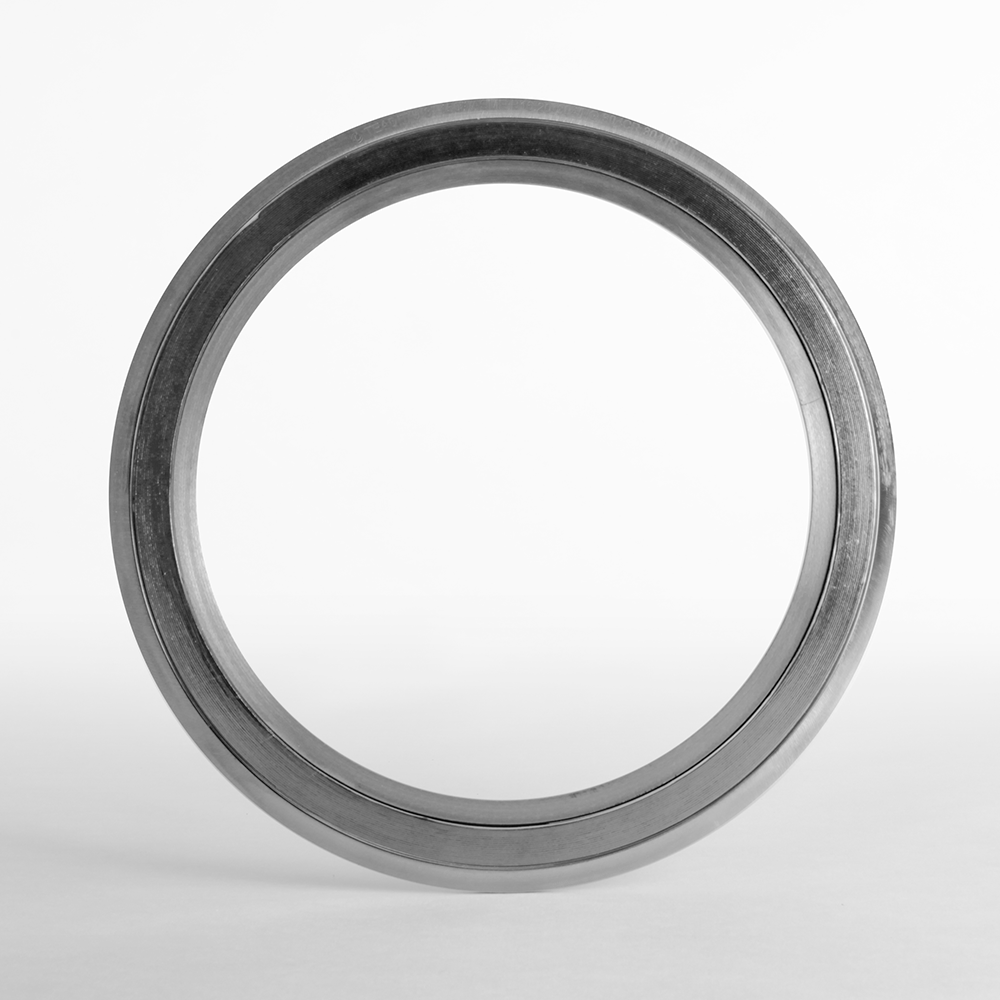

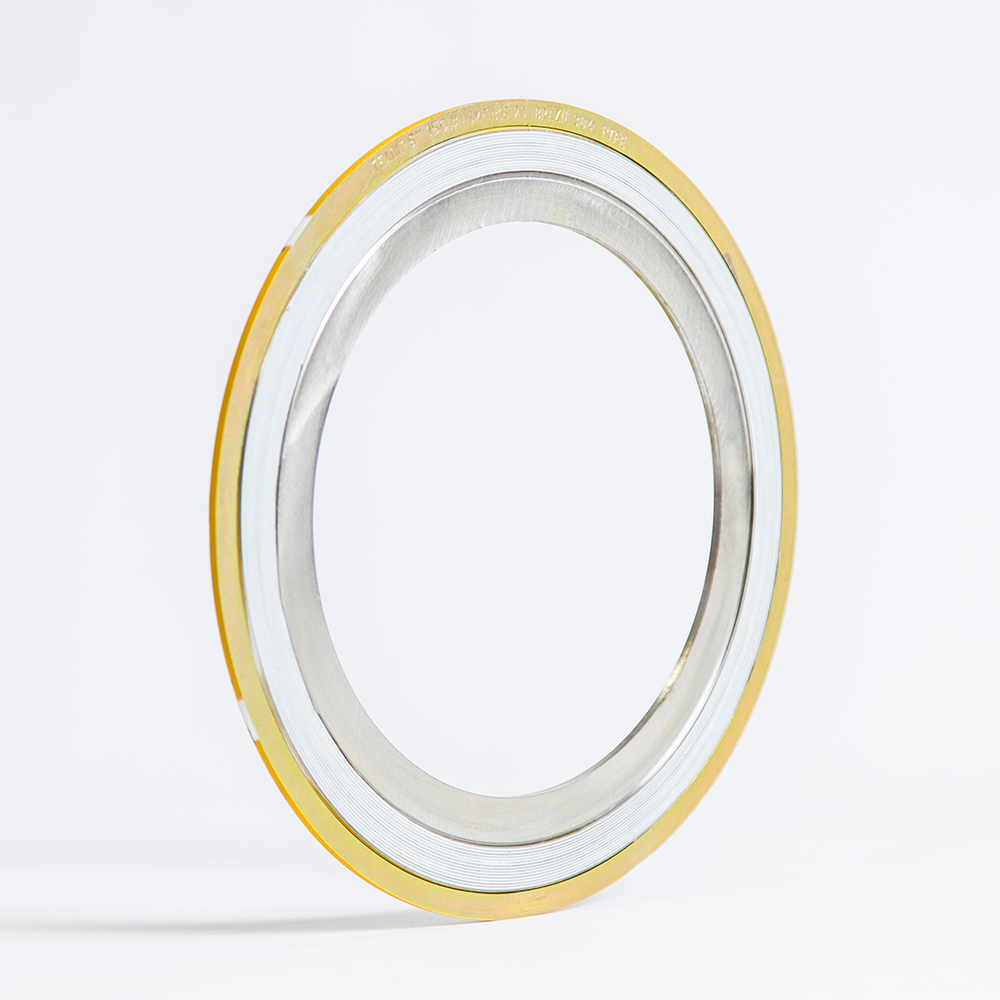

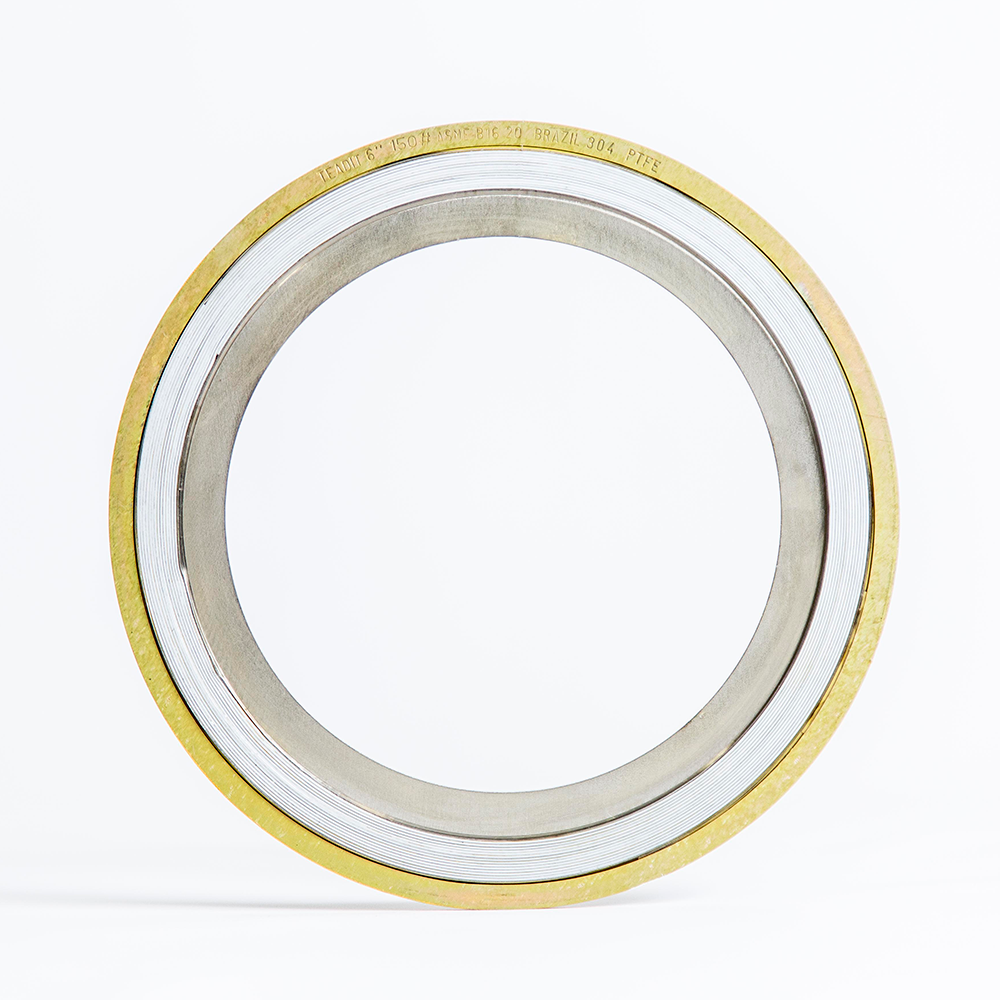

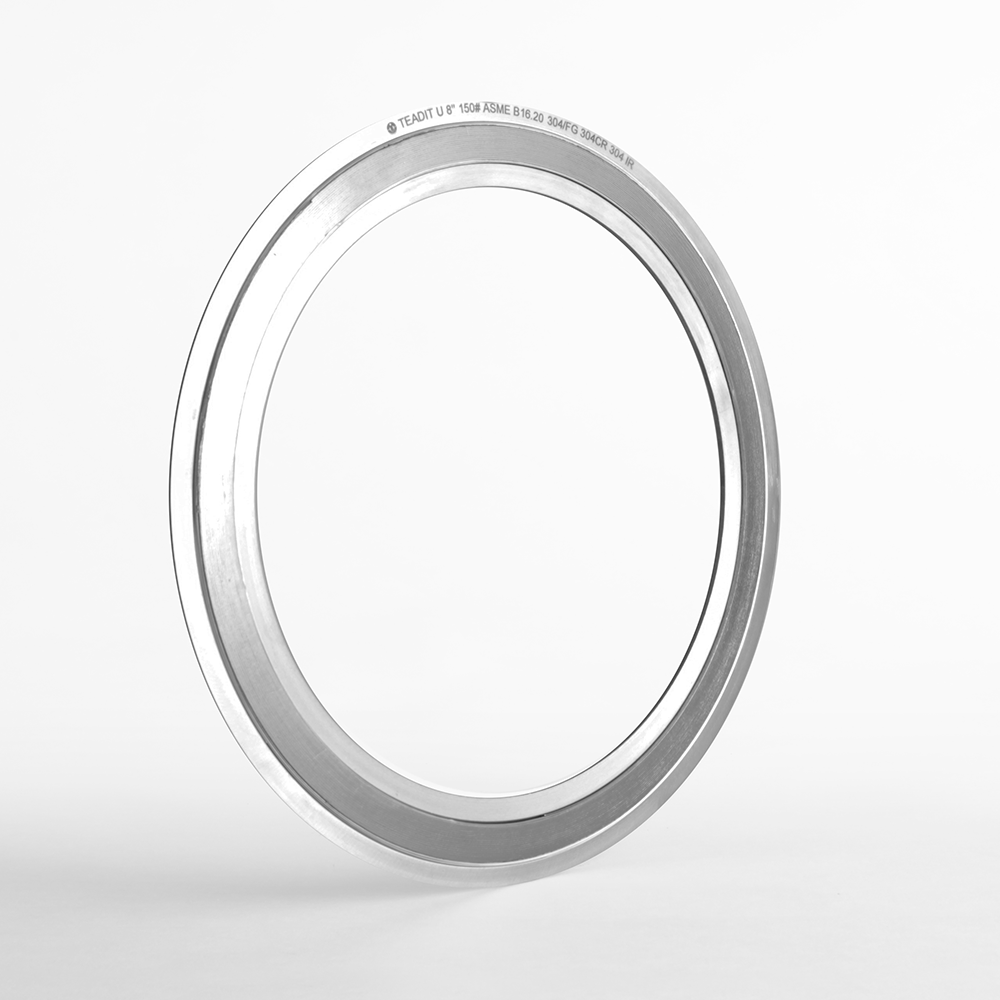

Empaque Espirometálico - Juntas TEADIT® Metalflex® 913M

Junta espirometálica Teadit Metalflex 913M con anillo interior y exterior. Ideal para vacío, altas presiones y rellenos de PTFE según norma ASME. ¡Cotiza ya!

Cotiza aquí

Empaque Espirometálico - Juntas TEADIT® Metalflex® 913M | clase 150 OR CS - SS 304+FG - IR SS304 de 1 1/4" con anillo exterior.

La junta espirometálica Metalflex® 913M de Teadit es una solución de sellado de alta ingeniería diseñada para las condiciones industriales más críticas. A diferencia de los modelos estándar, esta versión incorpora un anillo metálico interno además de su anillo centrador externo.

Este anillo interior actúa como un escudo de contención que aporta múltiples ventajas mecánicas e hidráulicas: protege el elemento sellador (la espiral) contra la erosión directa del fluido, evita que el material se pliegue hacia el interior de la tubería (efecto de bandeo) y elimina los espacios muertos entre las bridas donde podría acumularse el producto.

Aplicaciones y Beneficios Este diseño robusto está proyectado específicamente para garantizar la seguridad en líneas de procesos altamente exigentes.

Condiciones extremas: Es la opción ideal para sistemas que operan en condiciones de vacío, así como en aplicaciones sometidas a temperaturas y presiones muy elevadas.
Optimización del flujo: Al llenar el espacio entre el diámetro interior de la brida y el diámetro interior de la tubería, el anillo interno reduce drásticamente la turbulencia del fluido, mejorando la eficiencia del sistema.
Cumplimiento Normativo (Estándar ASME): De acuerdo con las normativas ASME, toda junta espirometálica que utilice PTFE como material de relleno debe llevar obligatoriamente un anillo interno (como el modelo 913M). Esto se debe a la tendencia natural del PTFE a deformarse hacia adentro; el anillo previene la rotura de las espiras y evita fallos catastróficos que podrían dañar equipos costosos.

Especificaciones de Materiales (Código de Colores)

Para una fácil identificación en el almacén o en campo, el anillo exterior de la junta cuenta con un código de colores estandarizado que indica la aleación de la cinta metálica utilizada en la espiral:
