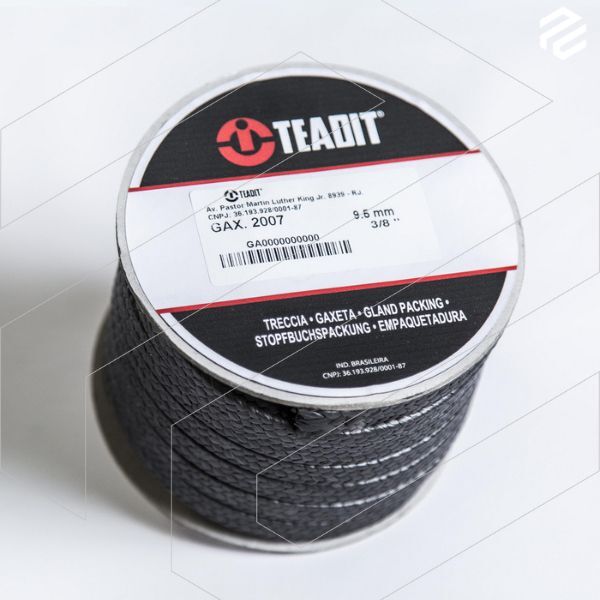

Empaquetadura PTFE Expandido con Grafito TEADIT 2007

Descripción y Aplicaciones

La empaquetadura Estilo 2007 es un trenzado tipo interlock (entrelazado), que utiliza el hilo EG8G-S de PTFE/grafito de TEADIT y un lubricante de rodaje (asentamiento) para altas temperaturas. El hilo EG8G-S está formado por PTFE expandido en el cual se han encapsulado finas partículas de grafito puro. La empaquetadura resultante combina la resistencia química del PTFE con las características de disipación de calor del grafito, permitiendo así velocidades de eje mucho más altas que las empaquetaduras de PTFE convencionales.

El Estilo 2007 es químicamente inerte en todo el rango de pH de 0 a 14 con las siguientes excepciones: metales alcalinos fundidos, fluoruros, óleum (ácido sulfúrico fumante), ácido nítrico fumante, agua regia y otros agentes oxidantes fuertes.

Este estilo es una excelente empaquetadura para servicio general y servicio corrosivo. Se utiliza comúnmente en bombas, válvulas, ejes rotativos y alternativos, mezcladores y agitadores, y está especialmente diseñada para servicios que involucran velocidades periféricas y temperaturas superiores a las que puede soportar una empaquetadura de PTFE puro.

Información Técnica Complementaria (Límites de Servicio)

Para completar la ficha técnica de esta empaquetadura, aquí están sus límites operativos según las especificaciones del fabricante:

• Temperatura:
  • Mínima: -200 °C (-328 °F)
  • Máxima: 280 °C (536 °F)
• Presión máxima permitida:
  • Equipos estáticos (Ej. válvulas): 200 bar (2900 psi)
  • Equipos rotativos (Ej. bombas centrífugas): 35 bar (507 psi)
  • Equipos alternativos (Ej. bombas de pistón): 100 bar (1450 psi)
• Rango de pH: 0 a 14 (químicamente inerte, salvo excepciones mencionadas).
• Velocidad máxima del eje: 25 metros por segundo (4921 pies por minuto).

Composición principal: Hilo de PTFE expandido encapsulado con grafito puro y lubricante para altas temperaturas. Esta composición explica su destacada capacidad para disipar el calor a altas velocidades del eje sin perder sus propiedades de sellado.
