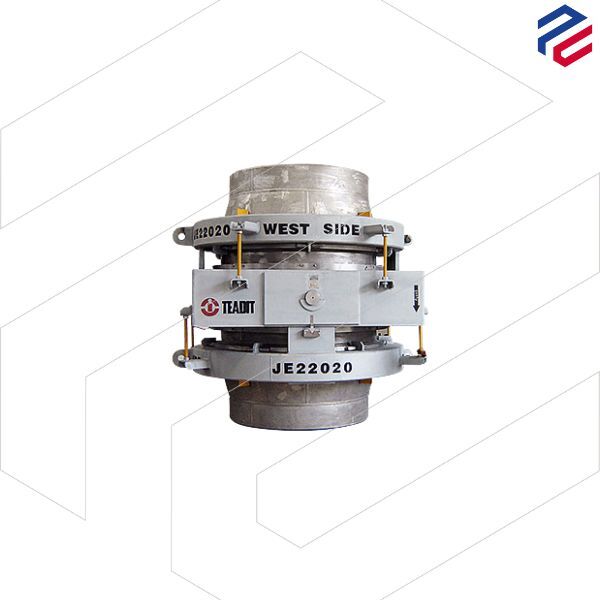

¿Qué son las Juntas de Expansión Metálicas?
Las juntas de expansión metálicas son componentes críticos en la ingeniería de tuberías, conformados principalmente por un fuelle corrugado de metal (como acero inoxidable u otras aleaciones de alto rendimiento). Su propósito central es compensar las variaciones dimensionales, como la expansión y contracción térmica, que sufren los conductos y equipos al trabajar con fluidos muy fríos o muy calientes.
Al absorber de manera segura los diferentes tipos de movimientos (axiales, laterales o angulares) y las vibraciones del sistema, estas juntas evitan esfuerzos excesivos, previenen la fatiga de los materiales y eliminan el riesgo de roturas en las tuberías, bombas y válvulas interconectadas.
Variedad de Diseños
Diseñadas y fabricadas según rigurosas normas internacionales (como EJMA y ASME) para soportar desde condiciones de vacío total hasta altas presiones, existen múltiples configuraciones según la necesidad del proyecto:

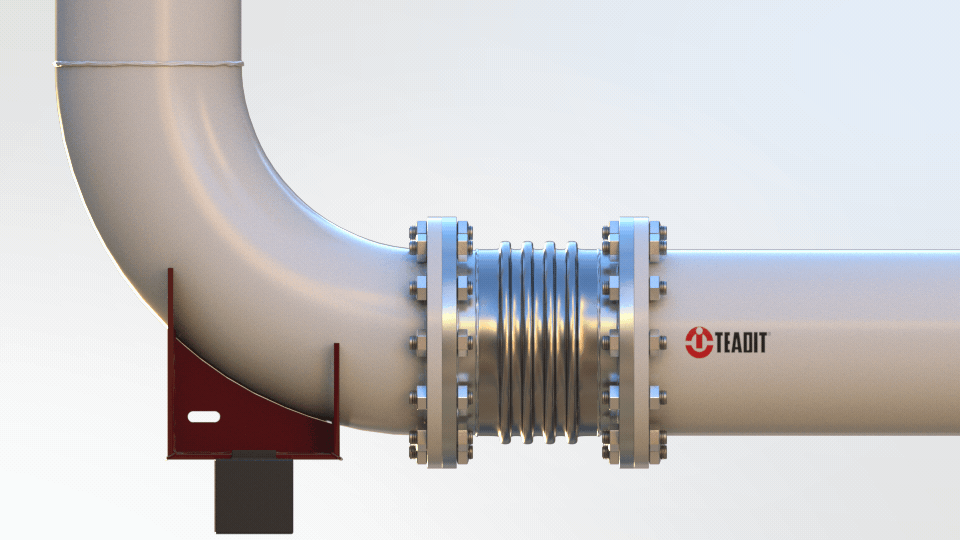

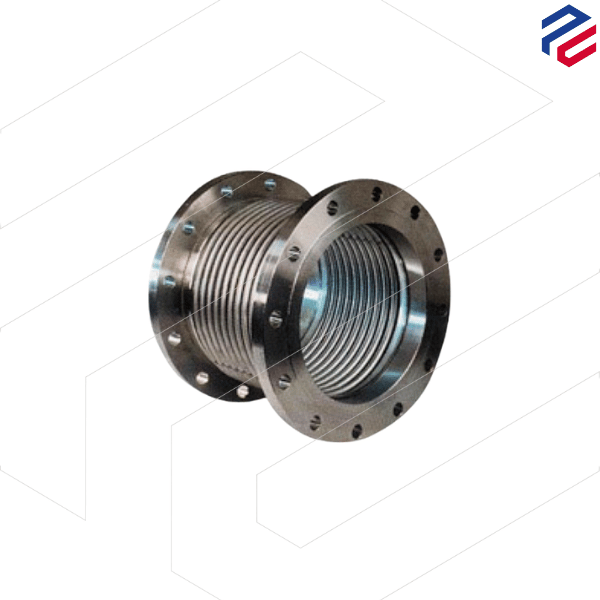

- Axial Simple:
Está compuesta por un fuelle y sus conexiones —como bridas, bridas sueltas o extremos de tubería para soldar— y se utiliza para absorber movimientos axiales a lo largo del eje de la tubería, tanto en compresión como en extensión. Puede equiparse con tirantes que actúan como elementos de contención frente a esfuerzos de tracción en la tubería, en especial ante una posible falla de las fijaciones.

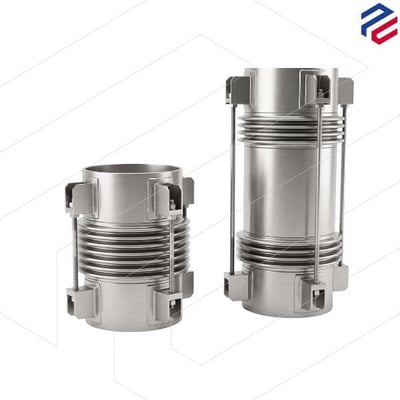

- Axial y Universal Atirantadas:
Los tirantes se emplean para permitir movimientos laterales de mayor amplitud, a la vez que limitan los desplazamientos axiales. Además, funcionan como elementos de contención frente a esfuerzos de tracción en la tubería, especialmente en caso de falla de las fijaciones.

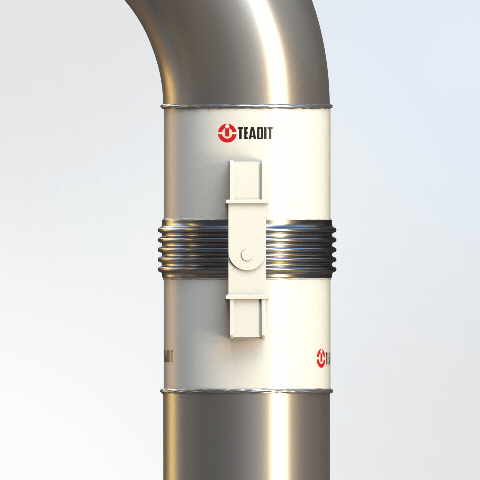

- De Bisagra:
Las juntas de expansión tipo bisagra se diseñan para absorber movimientos laterales en un solo plano y, al mismo tiempo, resistir las fuerzas que actúan sobre la tubería, lo que permite simplificar el sistema de soportes y fijaciones.
Bisagra – Movimiento Angular
- De Cardan
- Pantográfica

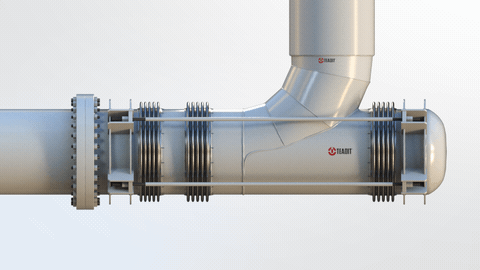

- De Presión Balanceada

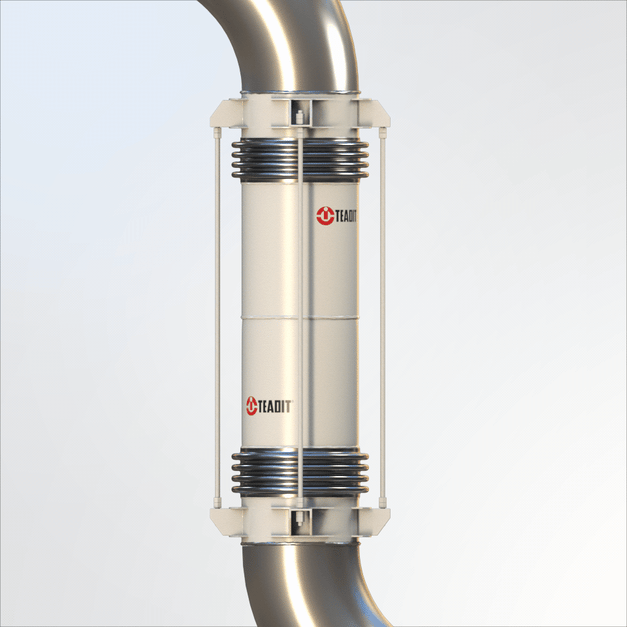

- Universal Simple
Aplicaciones Principales
Son indispensables en sectores con condiciones de operación severas, destacando su uso en refinerías de petróleo, plantas petroquímicas y químicas, industrias mineras, siderúrgicas, cementeras y plantas de azúcar y alcohol.
