Lámina Comprimida no asbesto TEADIT NA1100

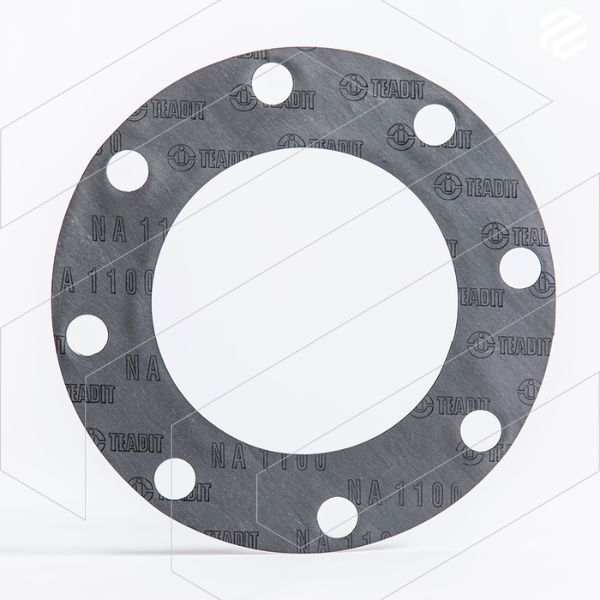

Lámina no asbesto TEADIT NA 1100 Negra de 1/16" 1500 x 1600 mm NBR/Fibra carbon/grafito.
El estilo TEADIT NA-1100 es una lámina para juntas de uso universal con alta resistencia a la temperatura y a la presión, fabricada a partir de grafito y fibra de carbono, aglutinada con caucho nitrilo (NBR). Se fabrica mediante un proceso de calandrado en caliente. TEADIT mantiene un sistema de gestión de calidad que está certificado según la norma DIN EN ISO 9001.
Para fines antiadherentes, la superficie está equipada con un acabado especial de grafito.
Aplicación / servicio: El estilo TEADIT NA-1100 es adecuado para el sellado de derivados del petróleo, agua, vapor saturado, disolventes, gases y productos químicos en general.
Información Técnica Complementaria (Límites de Servicio y Propiedades)
Para completar el perfil técnico de esta lámina para juntas, a continuación se detallan sus límites operativos y propiedades físicas según Teadit:
- Temperatura:
- Servicio Continuo: 270 °C (518 °F)
- Servicio Máximo: 450 °C (842 °F)
- Presión:
- Servicio Continuo: 70 bar (1015 psi)
- Servicio Máximo: 130 bar (1885 psi)
- Color: Negro.
- Clasificación ASTM F104: F712120E23M6
Propiedades Físicas Típicas:
- Densidad: 1.7 g/cm³ (106 lb/ft³)
- Compresibilidad (ASTM F36): 5 - 15%
- Recuperación (ASTM F36): 50%
- Resistencia a la tracción transversal (ASTM F152): 15 N/mm² (2175 psi)
- Pérdida por ignición (ASTM F495): 50%
- Relajación por fluencia (Creep Relaxation - ASTM F38): 22%
- Sellabilidad a 1000 psi (ASTM F37): 0.2 ml/hr
Aprobaciones del Producto: Cuenta con certificaciones importantes para la industria, tales como:
- Evaluación de Diseño y Aprobación de Tipo de Producto por ABS (American Bureau of Shipping), lo que la hace apta para aplicaciones marítimas.
- VDI 2200 y VDI 2440 (TA-Luft), garantizando su idoneidad para aplicaciones de bajas emisiones fugitivas.
Conclusión: La lámina NA-1100 es una opción de sellado de alto rendimiento y grado industrial para bridas que operan en condiciones exigentes de presión y temperatura, destacando por su compatibilidad química con una amplia gama de fluidos, especialmente en la industria petrolera y petroquímica.
